Fiches zur BMW R 1200 GS
Hier ein paar Explosionszeichnungen und Grafiken die einzelne Bereiche der 1200er anschaulich darstellen. Die Zeichnungen sollen dir helfen, wenn du selbst Hand an dein Bike legst.
Ein Klick auf das linke Symbol zeigt dir das Bild, zum Download klick auf das rechte Symbol und speichere die Datei in einen beliebigen Ordner. Manche zip-Dateien enthalten mehrere Dateien (x):
 |
 |

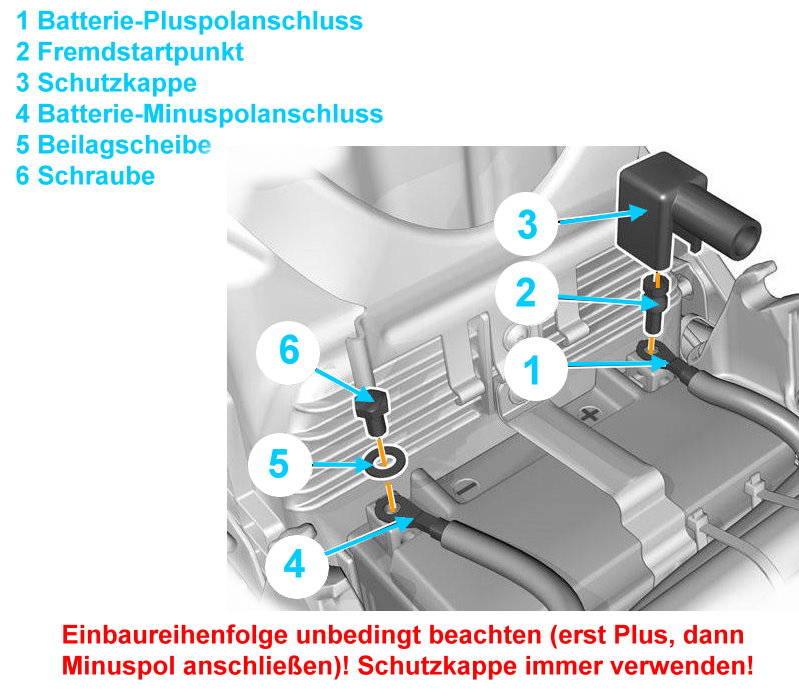

Batterie anschließen |  |
|

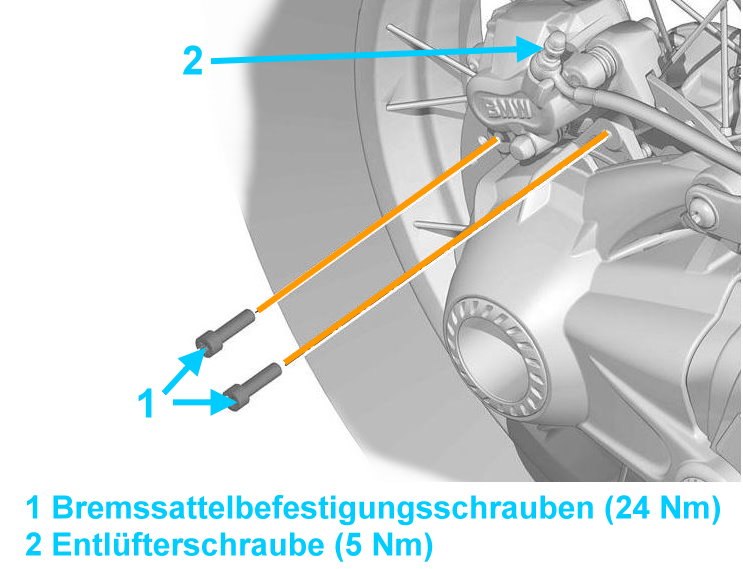

Bremssattel hinten |
 |
|
Getriebeöl wechseln (2x) | |
|
Haupt- und Nebenzündkerzen (2x) |
|
|
Kardanöl wechseln (2x) | |
|
Luftfilter tauschen (4x) |
|
|
Motoröl wechseln (4x) |  |
|

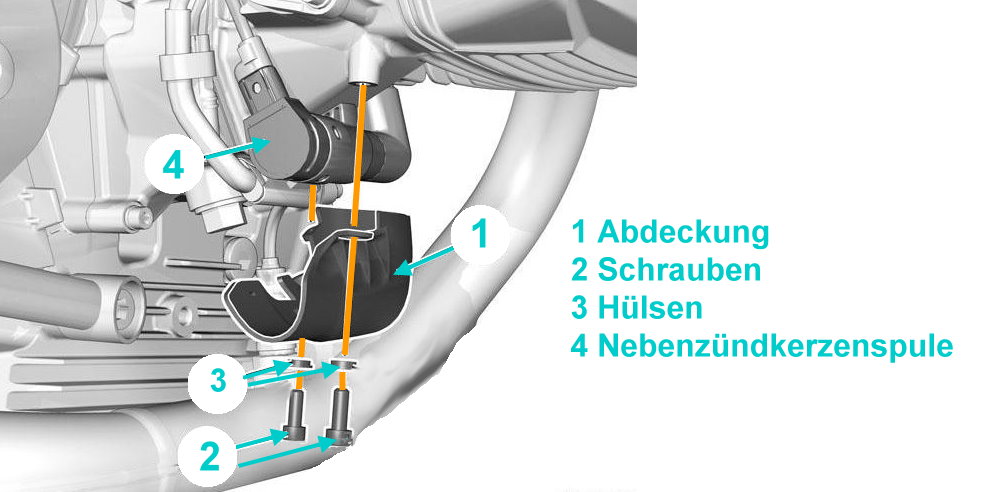

Nebenzündkerzenspule |
 |
|

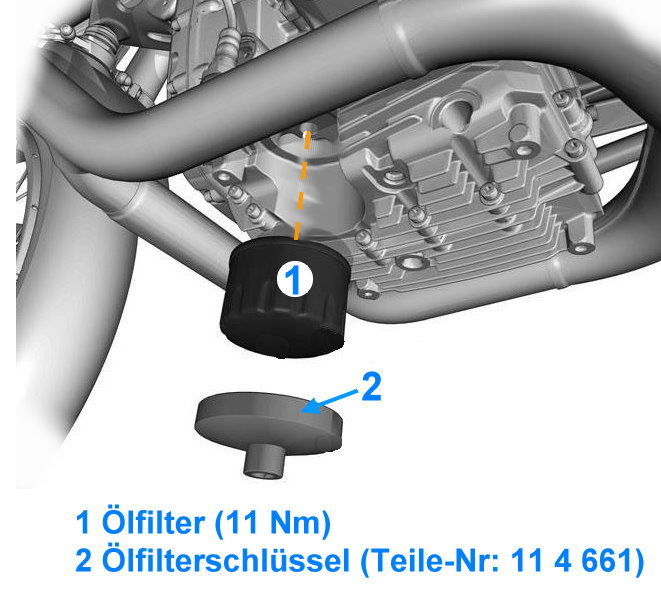

Ölfilter |  |
|

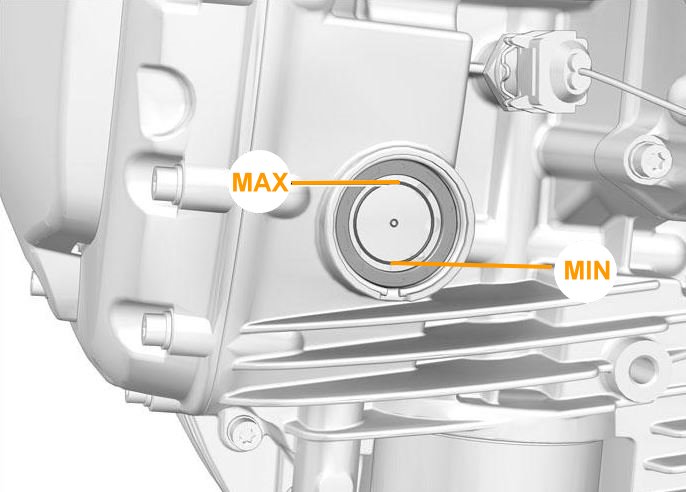

Ölstand |
 |
|
rechte Seitenverkleidung |  |
|
rechte Tankverkleidung |
|
|
Ventile einstellen (2x) | |
|
