Luftfilterwechsel R 1100 GS

Allgemeines

Der LuFi-Wechsel bei der BMW R 1100 GS ist mit etwas mehr Aufwand verbunden als bei den Hondamodellen. Das liegt daran, dass der LuFi-Kasten unterm Tank liegt. Er sollte alle 20.000 km (2 Jahre) vorgenommen werden. Bei vielen Vollgas- oder Geländefahrten entsprechend öfter.

Werkzeug/Material

• Ratschensatz
• großer Schraubendreher (flach)
• sauberer fusselfreier Lappen
• Drehmomentschüssel
• großer Schraubenschlüssel oder Kerzenschlüssel
• neuer Filter

Arbeitsschritte

• Zuerst die Sitzbank abnehmen
• dann mit einer passenden Nuss die Tankhalteschraube entfernen und den Tank anheben (mit einem größeren Gabel- oder dem Kerzenschlüssel lässt er sich gut abstützen, so dass beide Hände frei bleiben. Darauf achten, dass die Benzineitungen nicht geknickt werden!)

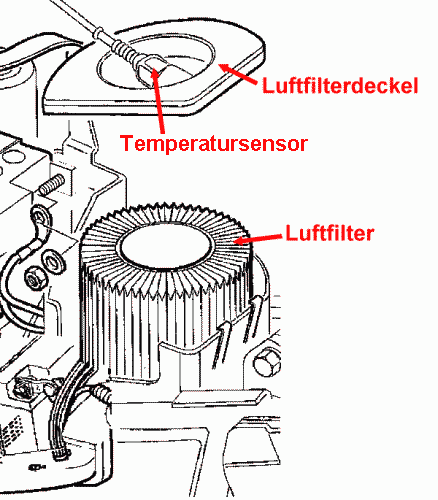

• den Halteclip des Sensors zusammendrücken und den Stecker abziehen.
• Die beiden Halteklammern am Luftfilterdeckel lösen (mit Hilfe des Schraubenziehers) und den Deckel abnehmen,
• den alten LuFi entnehmen und durch den neuen ersetzen (bei Bedarf den Luftfilterkasten reinigen). Darauf achten, dass der neue Filter korrekt sitzt.
• Deckel vorne (Fahrtrichtung) ordentlich auf die Laschen aufsetzen und fixieren.
• Den Tank wieder positionieren und mit der Halteschraube befestigen (22 Nm)
• zum Schluss die beiden Teile der Sitzbank anbringen.

Fiches

Zeichnungen zum Download:
* Luftfilter

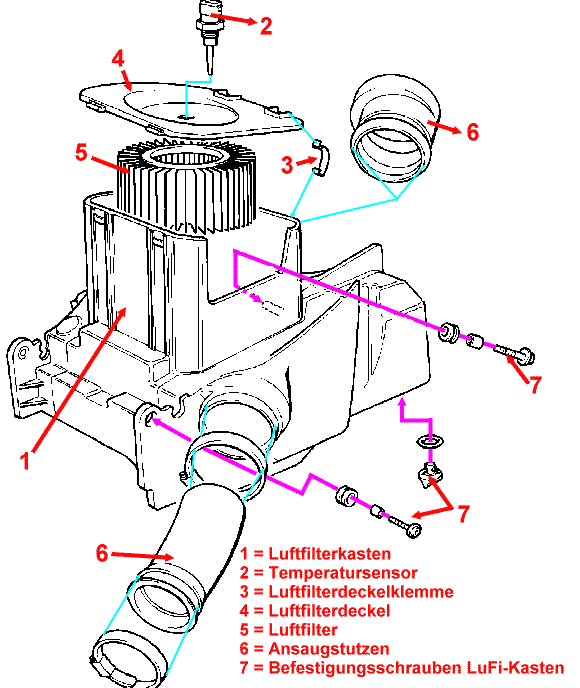

* Luftfiltergehäuse

Luftfilterwechsel R 1150 GS

Allgemeines

Auch bei der R 1150 GS ist der LuFi-Wechsel aufwändiger als bei den Hondamodellen. Auch hier liegt er unterm Tank versteckt. Er sollte alle 20.000 km (2 Jahre) vorgenommen werden. Bei vielen Vollgas- oder Geländefahrten entsprechend öfter.

Werkzeug/Material

• Ratschensatz
• großer Schraubendreher (flach)
• sauberer fusselfreier Lappen
• großer Schraubenschlüssel oder Kerzenschlüssel
• Drehmomentschüssel
• neuer Filter

Arbeitsschritte

• Zuerst die Sitzbank abnehmen
• dann mit einer passenden Nuss die Tankhalteschraube entfernen und den Tank anheben (mit einem größeren Gabel- oder dem Kerzenschlüssel lässt er sich gut abstützen, so dass beide Hände frei bleiben. Darauf achten, dass die Benzineitungen nicht geknickt werden!)

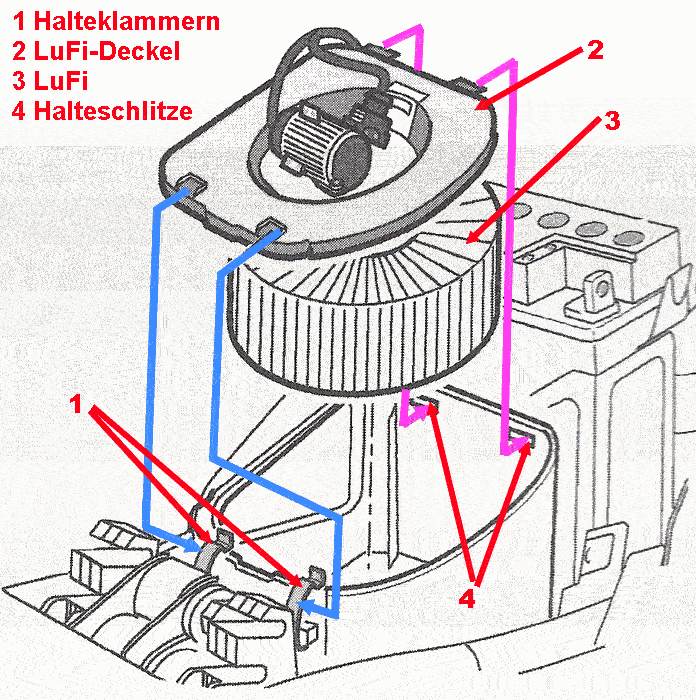

• Die beiden Halteklammern (1) am Luftfilterdeckel lösen, den Deckel (2) hochklappen und nach vorne abnehmen,
• den alten LuFi (3) entnehmen und durch den neuen ersetzen (bei Bedarf den Luftfilterkasten reinigen). Darauf achten, dass der neue Filter korrekt sitzt.
• Deckel in die Halteschlitze (4) setzen, Deckel schließen und mit den Halteklammern fixieren.
• Den Tank wieder positionieren und mit der Halteschraube befestigen (21 Nm)
• und abschließend die Sitzbank anbringen.

Fiche

Zeichnung downloaden:
* Luftfilter R1150GS

Luftfilterwechsel R 1200 GS

Auch bei der R 12000 GS liegt der LuFi unterm Tank. Er sollte alle 20.000 km (2 Jahre) getauscht werden. Bei vielen Vollgas- oder Geländefahrten entsprechend öfter.

Werkzeug/Material

Außer einem mittelgroßen Schraubendreher wird eigentlich kein weiteres Werkzeug benötigt.

Arbeitsschritte

• Zuerst die Sitzbank abnehmen.

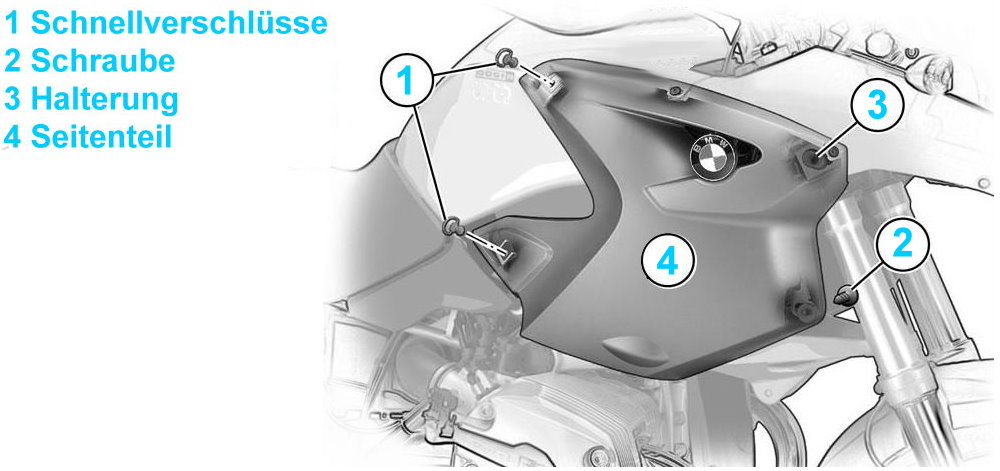

• Das rechte Seitenteil entfernen. Dazu die beiden Schnellverschlüsse öffnen, dann die beiden Schrauben lösen und die Verkleidung vom Haltezapfen ziehen (Bild) 1.

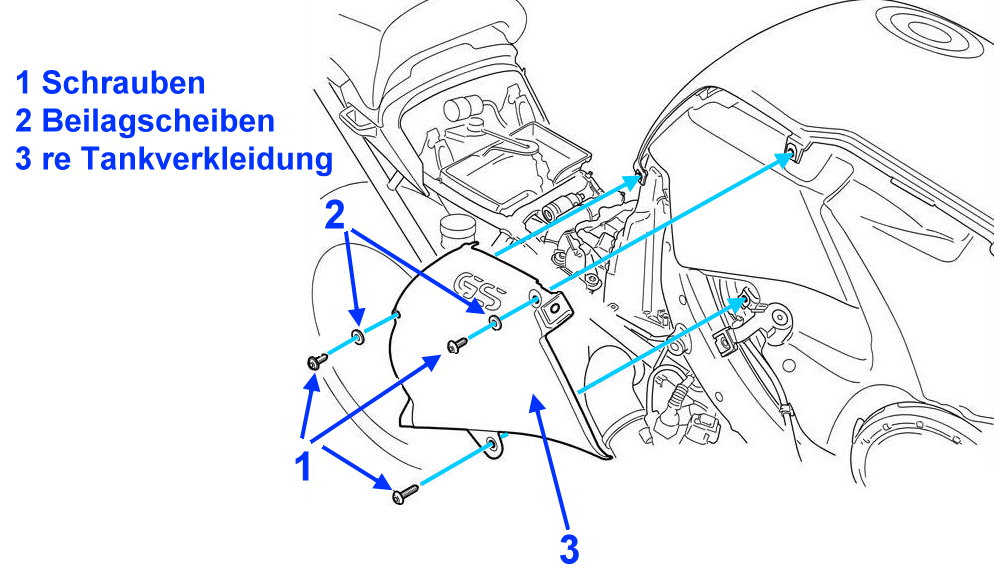

• Als nächstes die rechte Tankverkleidung abnehmen, indem die drei Halteschrauben gelöst werden (Bild 2)

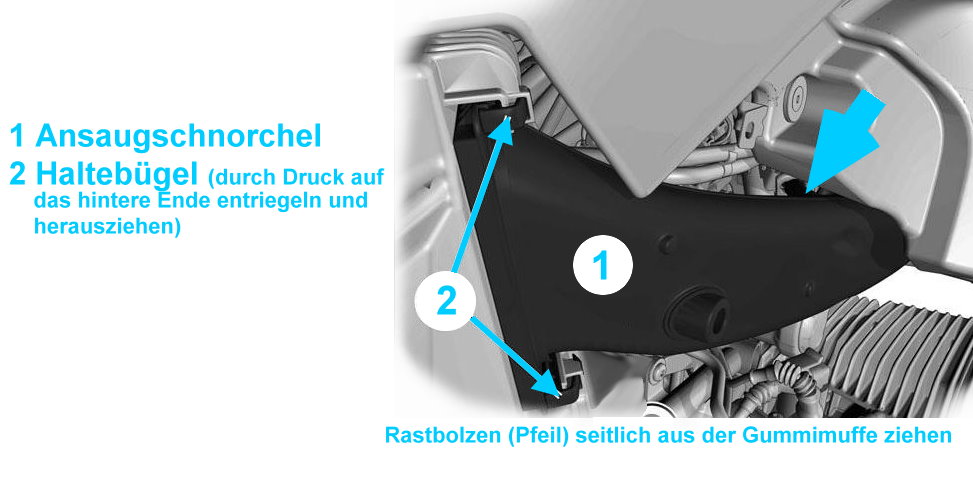

• Nun wird der Ansaugschnorchel entfernt. Dazu die beiden Haltebügel durch Druck aufs hintere Ende entriegeln und herausziehen. Vorne den Rastbolzen aus der Gummimuffe ziehen (Bild 3).
• Damit ist der Weg zum Luftfilter frei. Dieser wird im Ansauggeräuschdämpfer oben zusammendrücken und herausgezogen.
• Den neuen Filter einsetzen. Den Ansaugschnorchel mit dem Rastbolzen vollständig in die Gummimuffe drücken und das hinter Ende in die Haltebügel schieben. Diese müssen hörbar einrasten. Darauf achten, dass der Drosselklappenzug in der Führung vom Ansaugschnorchel sitzt.
• Abschließend die Tankverkleidung und das Seitenteil anbringen.

Fiches

Zeichnungen downloaden (4 Bilder):* Luftfilter R1200GS
