Trägerplatte für Topcase

Allgemeines:

Auf die montierte Adapterplatte kann dann die zum Topcase passende Halteplatte montiert werden. Dabei ist beim Kauf zu beachten, dass nicht bei jedem Topcase die Halteplatte im Lieferumfag enthalten ist und daher unter Umständen extra erworben werden muss!

Die von mir verwendete Adapterplatte ist laut Beschreibung des Herstellers für Topcases nach dem Monokey-System freigegeben. Allerdings sollte auch eine Halteplatte für das Monolock-System problemlos passen.
Die Montage der Halteplatte ging in wenigen Minuten vonstatten. Die Platte sitzt bombenfest und hält das Topcase sicher fest. Nach vier Jahren intensiven Gebrauchs kann ich sagen, dass auch Gewichte jenseits der angegebenen 3 kg kein Problem waren und noch immer alles ruckelfrei sitzt und hält.

Arbeitsschritte:

  • Voraussetzung ist, dass die passende Adapterplatte montiert ist!

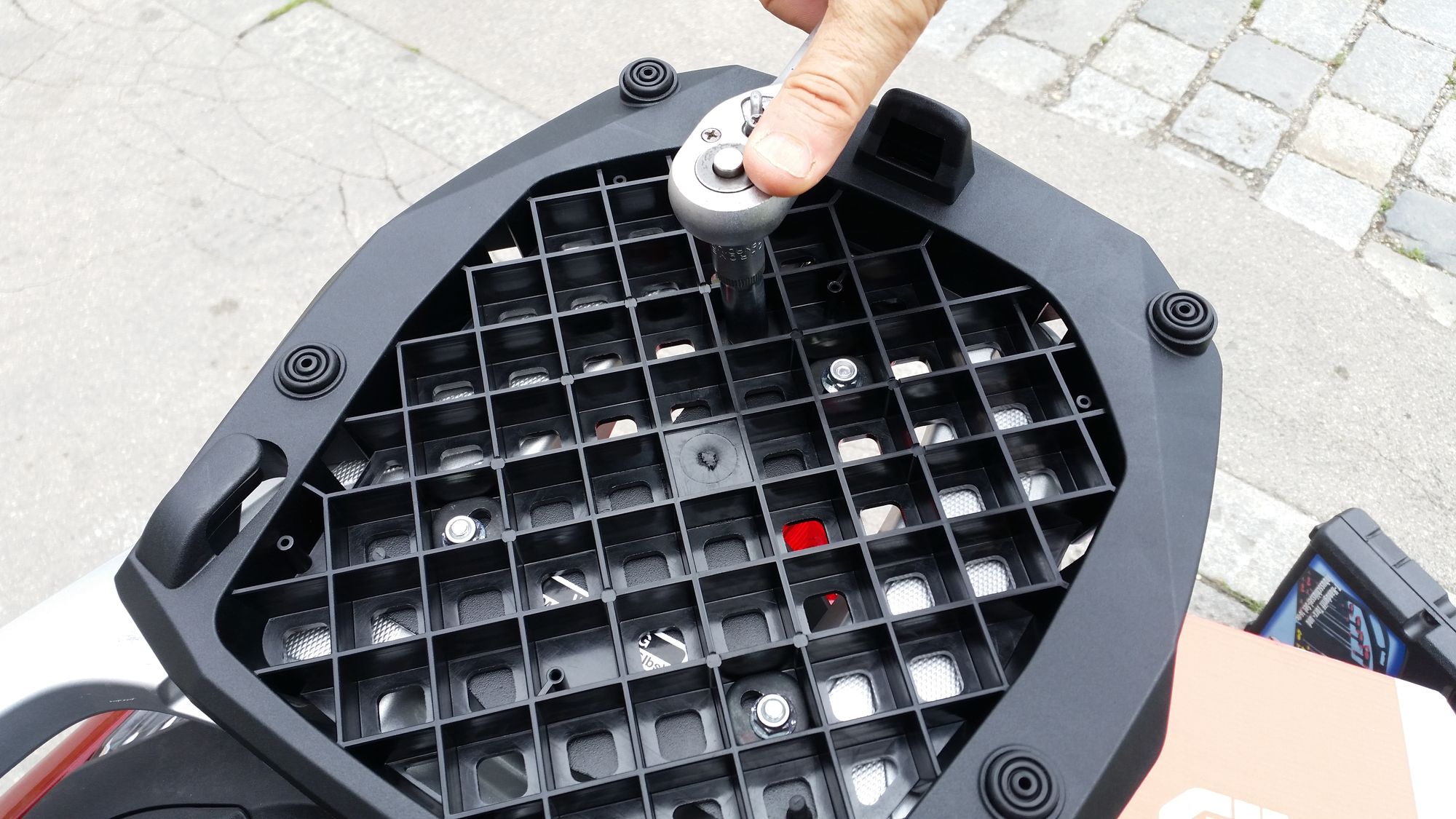

  • Halteplatte mittig auf die vier fixen Gewinde der Adapterplatte ausrichten
  • je eine eckige Beilagscheibe *) auflegen und diese
  • mit der zugehörigen Mutter *) fixieren
  • Deckplatte aufsetzen und mit den beiliegenden Schrauben befestigen  (diese vorsichtig anziehen, da sie nur in Plastikgewinde greifen, die man leicht überdrehen kann!)

*) liegen der Adapterplatte bei

Werkzeug/Material:

  • Ratschensatz
  • kleiner Kreuzschlitzschraubendrehen

Anmerkungen:

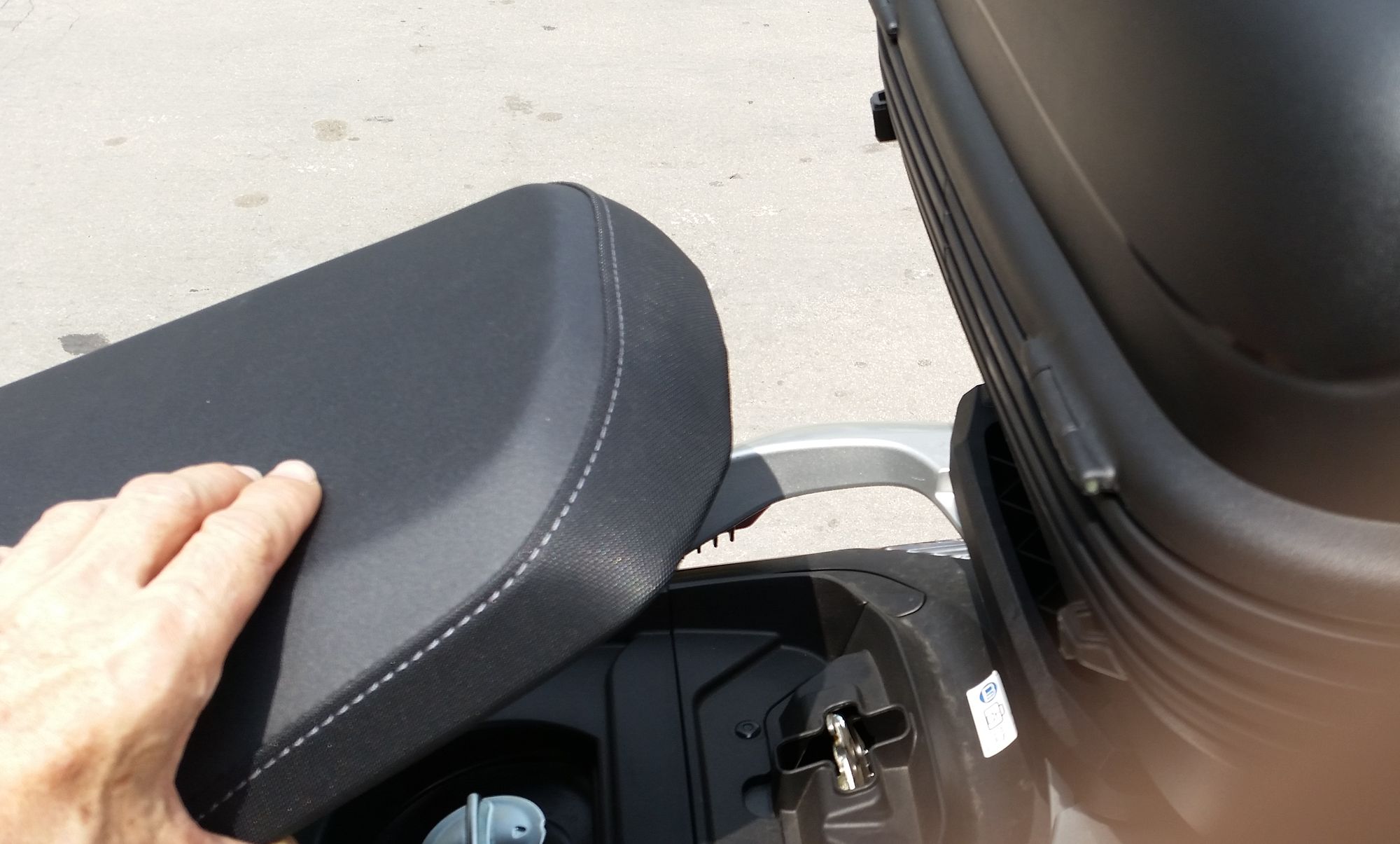

  • trotz des nun größeren Topcases lässt sich die Sitzbank problemlos öffnen

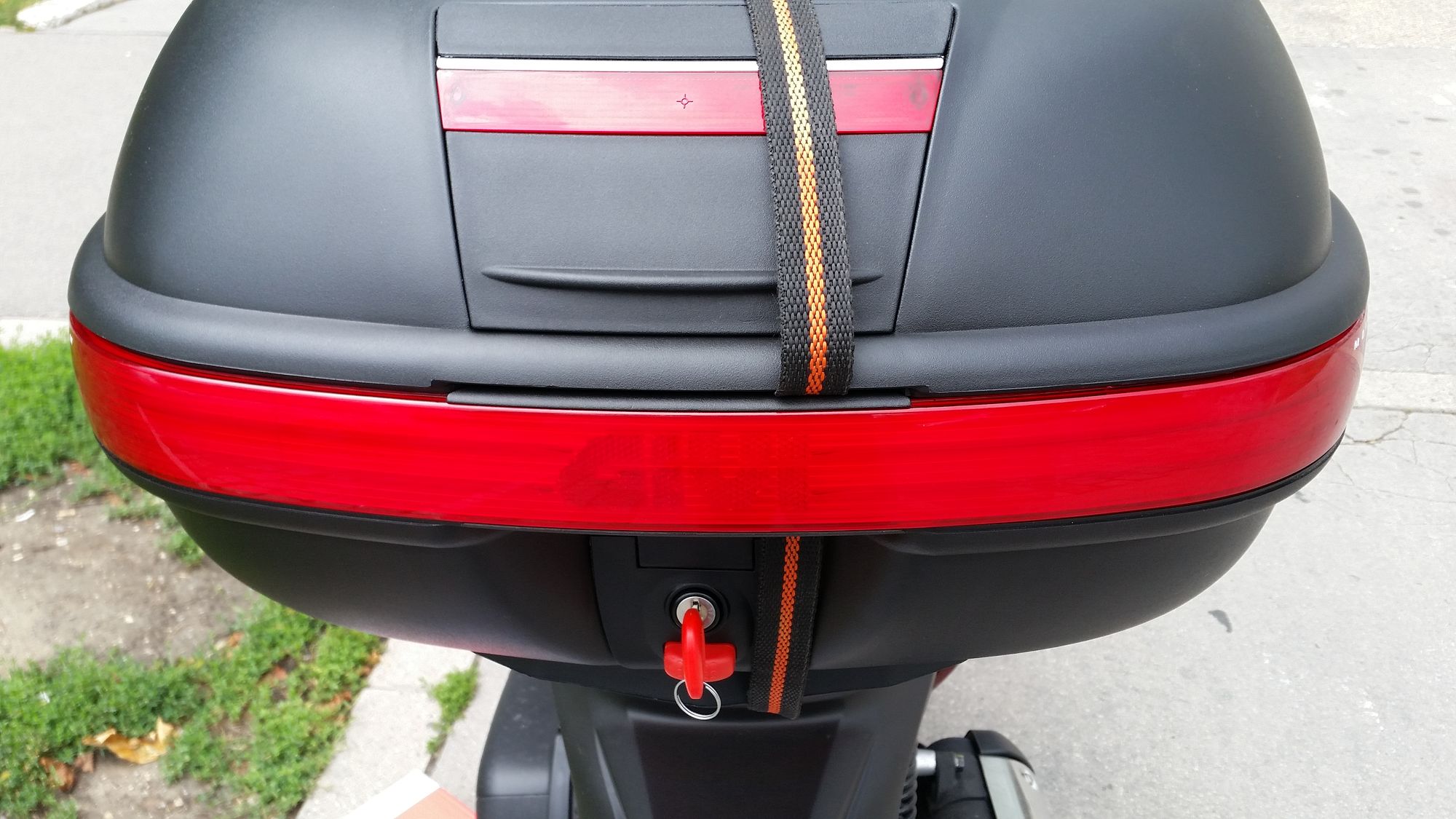

  • auch bei geschlossenem Topcase kann ein Spanngurt durchgefädelt werden um zusätzliche Dinge (Schießkoffer, Liegestuhl...) auf dem Soziussitz zu befestigen
  • das Topcase bietet mehr Platz als das Original und ist dabei trotzdem nicht so breit, dass es das Durchschlängeln bei Kolonnen einschränkt

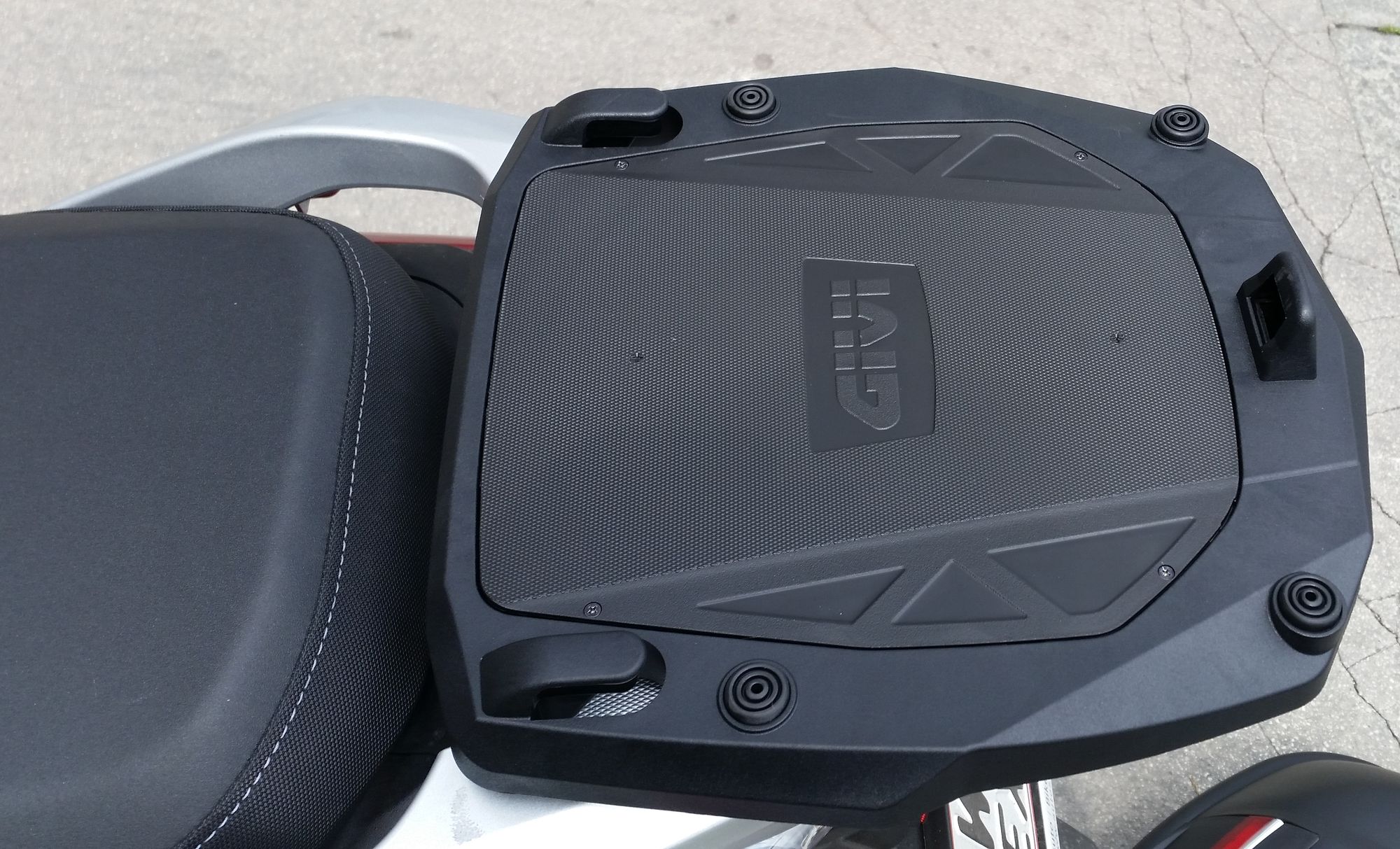

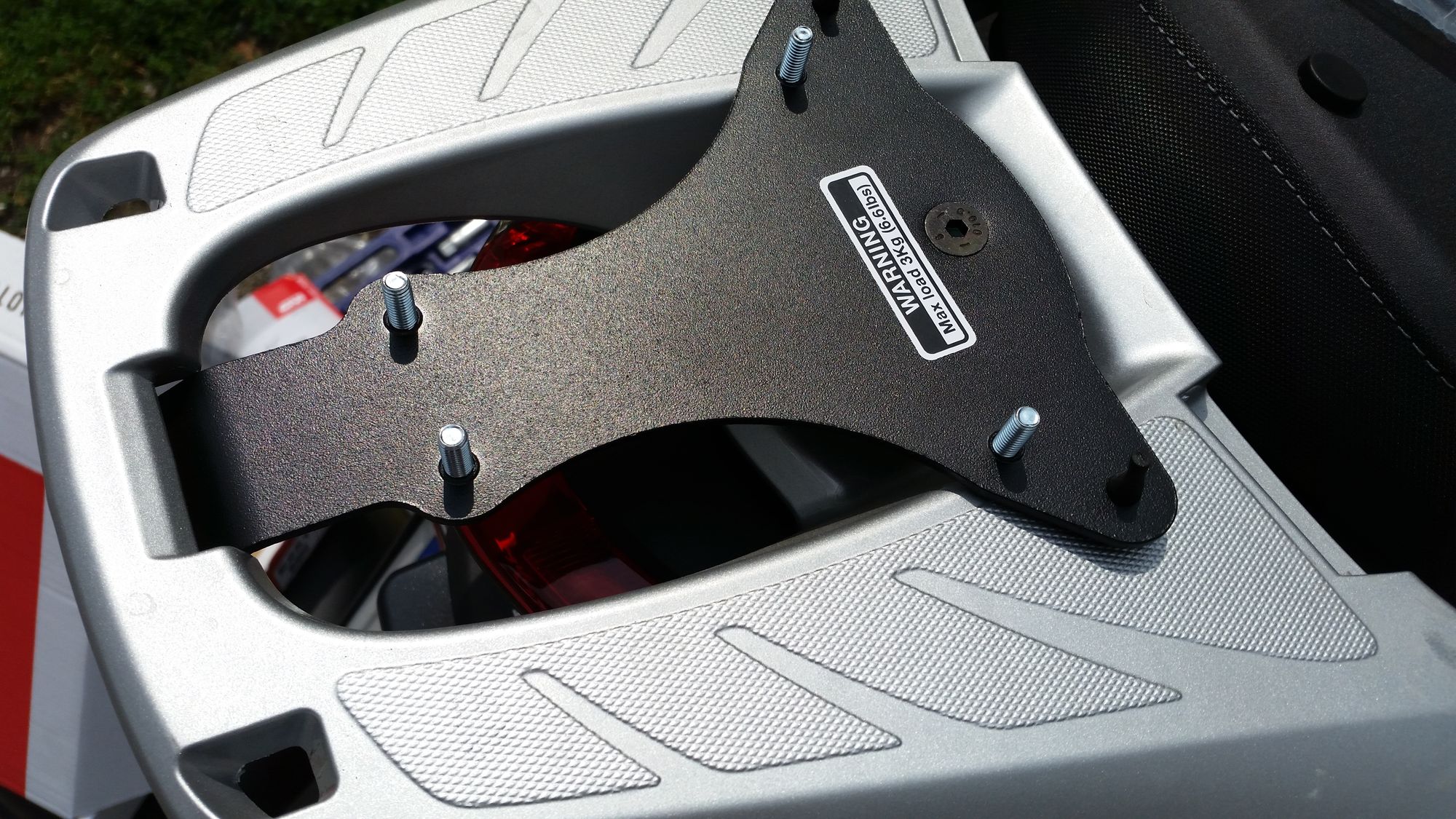

Adapterplatte Trägerplatte Abdeckung

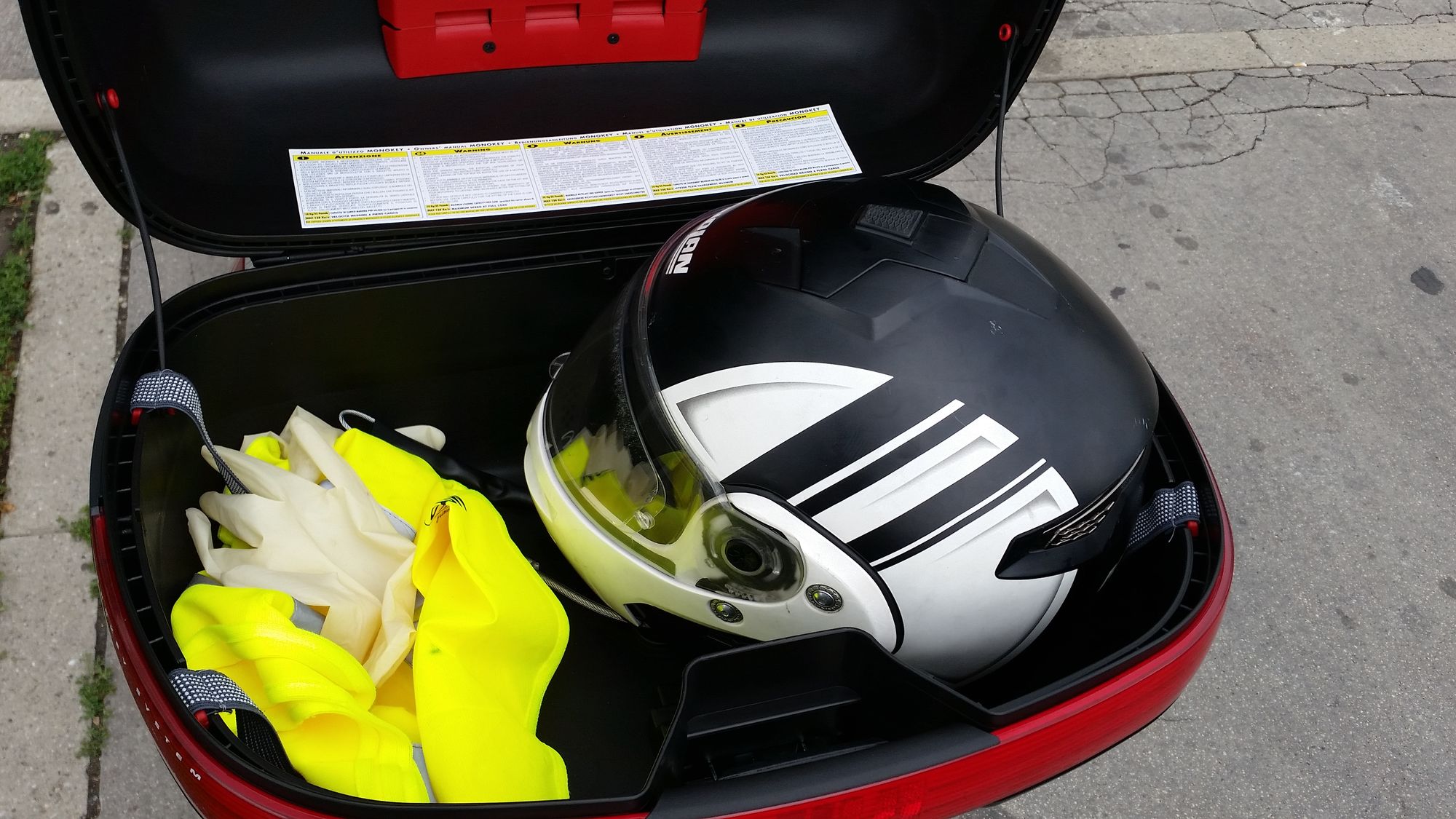

Sitzbank Topcase Innenraum



Ich finde auch, dass die Optik auch durch das größere - und nicht in Originalfarbe lackierte - Topcase nicht gelitten hat. Wobei es mir sowieso mehr auf den Nutzen als die Optik ankommt:

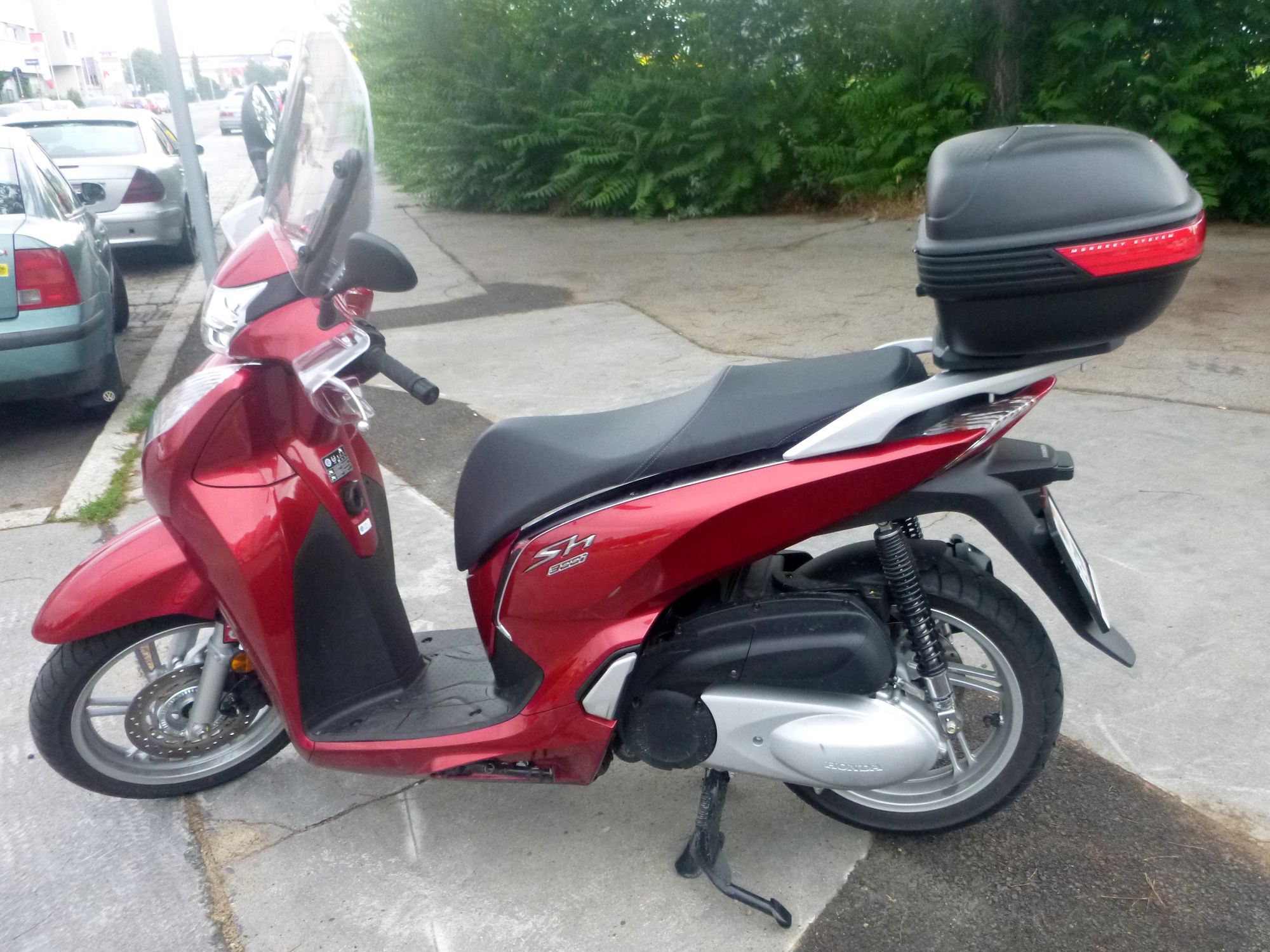

Topcase am SH 300

Hier noch die Originalanleitung von Givi zum Download.
