Luftfilterwechsel AfricaTwin


Der LuFi-Wechsel bei der AT (RD07) stellt auch für ungeübte Schrauber kein Problem dar.
Laut Betriebsanleitung sollte er etwa alle 18 Mm (oder alle 18 Monate) durchgeführt werden.

Werkzeug/Material

  • großer Kreuzschraubendreher
  • neuer Filter
  • sauberer fusselfreier Lappen



Arbeitsschritte

  • die vier Halteschrauben am Luftfilterdeckel öffnen
  • Luftfilterdeckel abnehmen (Schrauben nicht verlieren)
  • den alten LuFi entnehmen und durch den neuen ersetzen (bei Bedarf den Luftfilterkasten reinigen/trocken wischen)
  • Deckel wieder aufsetzen und fixieren (die 2 längeren Schrauben nach hinten)
    Das war´s auch schon.



Fiche

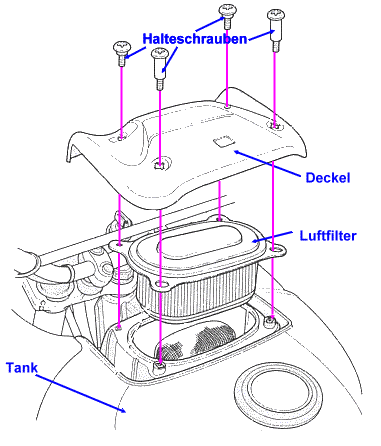

Hier nun die Zeichnung, welche dir bei der Arbeit helfen wird
(ein Klick vergrößert das Bild):

LuFi ATHier die Zeichnung zum Download als Zip-Datei: Luftfilter
